看点一、钎焊的原理和特点
　　1钎焊的定义
　　钎焊是利用熔点比母体低的钎料和母体一起加热，在母体不熔化的情况下，钎料熔化后因毛细吸附现象而填充进两母体连接处的缝隙，形成焊缝。在焊缝中，钎料和母体之间相互溶解和扩散，从而得到牢固结合。
　　钎焊按所用钎料熔点的高低不同，可分二大类：
　　a) 钎料熔点＜450℃的钎焊称为软钎焊；
　　b) 钎料熔点＞450℃的钎焊称为硬钎焊。
　　2钎焊的特点
　　钎焊的主要特点是加热温度较低，焊件的组织和机械性能变化较小，接头平整光滑，变形不大，且可连接不同材料，生产效率高。
　　钎焊接头的强度，直接受接头装配缝大小影响，接合处的强度会随着缝隙的增大而下降，而且缝隙的大小还影响毛细管作用与钎着面积，因此钎焊接头装配时，应保持均匀而严格的缝隙，以确保钎焊接头的质量。
看点二、气焊设备使用方法
　　气压调节：首先打开氧气钢瓶的瓶阀（逆时针），然后顺时针调整氧气减压器上的减压手柄（顺时针），调整低压工作压力至0.1—0.3MPa.乙炔气或液化石油气的工作压力为0.03—0.05MPa。
　　点火方法：先微开焊炬的氧气阀，再稍微打开可燃气体阀，点燃火焰后再去调整两个调节阀的开启比例。
　　火焰调整：略增加氧气含量，再加大可燃气体含量使之先调整为碳化焰，然后增大氧气供应量，逐渐调整成中性焰。
看点三、焊接操作要点
　　1、首先对工件预热，预热时焊炬火焰焰心的端部距工件为2—4mm，并垂直于管道。
　　2、当管道（铜管）的颜色呈暗红色时，涂焊料时，此时温度为700℃。
　　3、点涂焊料时，不要与焊炬的火焰距离太近。
看点四、焊接注意事项
　　焊接时，焊料没有完全凝固时，不可使铜管动摇或振动，以免焊接部位产生裂纹，使管路泄露。焊接后必须将焊口残留的焊剂、熔渣清除干净。焊口表面应整齐、圆润、美观，无凹凸不平和气泡夹渣。

看点五、铜管钎焊操作过程
　　1、将铜管接头处外表及管件接头处内表面的氧化膜、油污等清理干净。
　　2、将铜管插入管件，插到底并旋转，以保持均匀间隙。
　　3、用气焊火焰对接头实施均匀加热直到加热到钎焊温度，此时的温度应约为650℃～750℃，被加热件的顔色为樱红色。
　　4、达到钎焊加热温度时送入钎剂，（指紫铜管和黄铜件连接时，紫铜管和紫铜配件连接不必加入钎剂。）

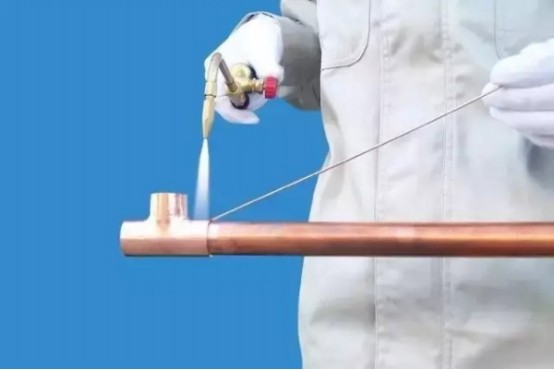

　　5、用钎料来接触被加到高温的接头处，当铜管接头处的温度能使钎料迅速熔化时，表示接头处测试已达到钎焊温度，即可边加热，边添加钎焊料直至将钎缝填满，形成焊缝。此时火焰不能直接对着焊料加热。
　　6、移去火焰，使接头在静止状态下冷却结晶。
       7、将接头的残渣清理干净，焊件自然冷却。
       湖南盟德立制冷设备有限公司专业从事冷冻冷藏设备、制冷机组生产及冷库设备销售多年，并提供湖南广西江西湖北贵州等地全套冷库设备一站式采购服务。我们并致力于为客户提供冷库安装和建造一体化集成解决方案。咨询电话（微信同号）：13574854276。
